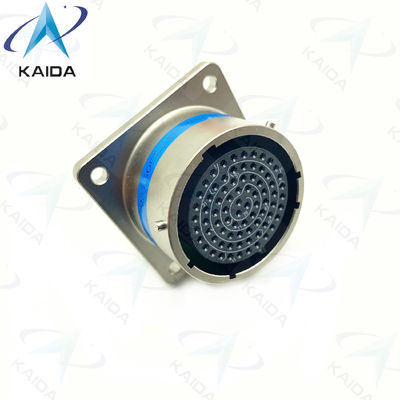

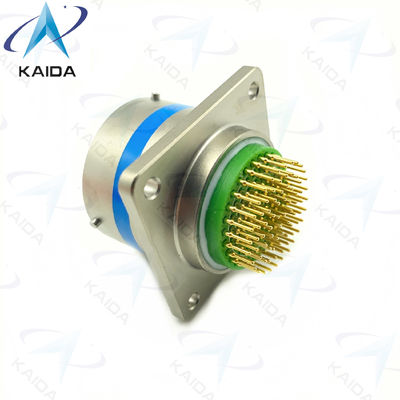

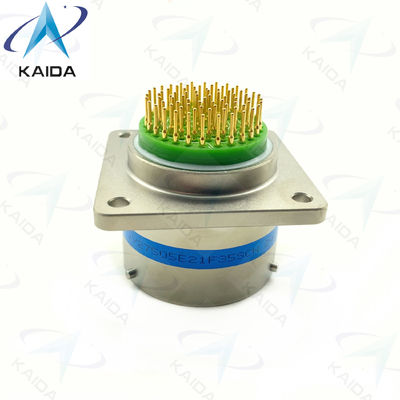

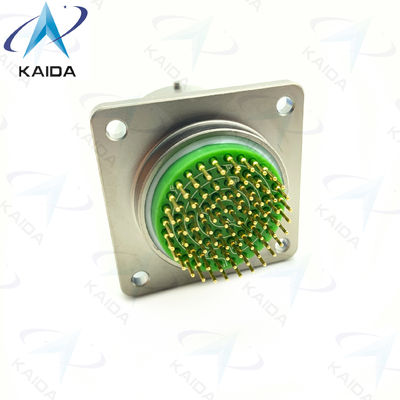

De MIL-DTL-38999 Series 1 is een cirkelvormige connector die is ontworpen voor gebruik in ruwe omgevingen, met een werktemperatuurbereik van -55 °C tot +125 °C.Het is geschikt voor gebruik in verschillende militaire en ruimtevaarttoepassingen waar hoge prestaties en betrouwbaarheid van cruciaal belang zijnDeze connector is vervaardigd om te voldoen aan de strenge eisen van de militaire specificatie MS27505 en heeft een milieuvriendelijk ontwerp.
Het type aansluiting is cirkelvormig, met een nominale stroom van 7,5 A. Het heeft een inzetarrangement van 21-35, waardoor een breed scala aan configuratiemogelijkheden voor verschillende toepassingen beschikbaar is.De montage voor deze connector is PCB, waardoor een veilige en stabiele installatie op printplaten mogelijk is.
De MIL-DTL-38999 Series 1 connector is gebouwd met elektroless nikkelplating, die uitstekende weerstand biedt tegen corrosie en slijtage.Dit maakt het geschikt voor gebruik in harde en veeleisende omgevingenHet milieuvriendelijke ontwerp beschermt ook tegen vocht, stof en andere verontreinigende stoffen, waardoor het ideaal is voor gebruik in ruige buitenomgevingen.
| Parameter | Waarde |
|---|---|
| Productnaam | MIL-DTL-38999 reeks I |
| Deelnummer | MS27505E21F35SCN, MS27505E26F35SCN |
| Werktemperatuur | -55°C tot +125°C |
| Contactmateriaal | koperen legering |
| Grootte van de schelp | 17 |
| Invoeging van de opstelling | 21-35 |
| Aantal contacten | 79 |
| Contacttype | Korte PCB-staart |
| Schelp afwerking | met een breedte van niet meer dan 50 mm |
| Type aansluiting | Circulaire |
| Standaardspanning | 500 V |
Merknaam: KAIDA
Modelnummer: MS27505E21F35SCN
Oorsprong: China
Type montage: PCB
Afwerking van schelpen: elektroless nikkel
Invoegingsregeling: 21-35
Stroom: 7,5 A
Type aansluiting: cirkelvormig
Voor degenen die een kwalitatief hoogwaardige en betrouwbare cirkelvormige connector nodig hebben, biedt KAIDA de perfecte oplossing met ons model MS27505E21F35SCN.is speciaal ontworpen voor PCB-montage en beschikt over een vermogen van 7.5 A. Met zijn elektrostatieke nikkelschaal en 21-35 insets is de MS27505E21F35SCN zowel duurzaam als efficiënt.
Bij KAIDA begrijpen we het belang van maatwerk en voldoen we aan de unieke behoeften van onze klanten.zoals op maat gemaakte merken en verpakkingsoptiesOns team van experts is toegewijd aan het leveren van top-of-the-line producten en diensten om klanttevredenheid te waarborgen.
Kies KAIDA voor uw cirkelverbindingsbehoeften en ervaar het hoogste niveau van kwaliteit en aanpassing.
Alle producten van de MIL-DTL-38999-serie 1 moeten worden verpakt overeenkomstig de voorschriften van MIL-STD-2073-1, klasse 3.De gebruikte verpakkingsmaterialen moeten geschikt zijn om de producten te beschermen tegen beschadiging tijdens de behandeling., opslag en vervoer.
De producten moeten in afzonderlijke containers, zoals plastic zakken of antistatische buizen, worden verpakt om schade door vocht, stof of elektrostatische ontlading te voorkomen.De verpakkingen moeten worden geëtiketteerd met de productnaam, onderdeelnummer, hoeveelheid en alle andere nodige gegevens.
Indien meerdere producten in één container worden verpakt, moeten zij met geschikte materialen worden gescheiden om te voorkomen dat ze tijdens het vervoer worden gekrast of anderszins beschadigd raken.
De buitenverpakking, zoals dozen of kratten, moet stevig genoeg zijn om normaal te kunnen worden behandeld en vervoerd.hoeveelheid, en eventuele bijzondere gebruiksaanwijzingen.
Alle producten van de MIL-DTL-38999-serie 1 moeten worden verzonden overeenkomstig de voorschriften van MIL-STD-129, tenzij in het contract of de koopopdracht anders is bepaald.
De producten worden verzonden door een gerenommeerde vervoerder, zoals UPS, FedEx of DHL, om een tijdige en veilige levering te garanderen.De vervoerder moet worden geïnformeerd over alle bijzondere voorschriften inzake behandeling of vervoer., zoals temperatuur- of luchtvochtigheidscontrole, vóór verzending.
De vervoersdocumenten, met inbegrip van de verpakkingslijst en de konossement, moeten bij de zending worden gevoegd.en alle andere noodzakelijke informatie.
Bij ontvangst van de producten moet de klant de verpakking en de producten inspecteren op eventuele schade of afwijkingen.
